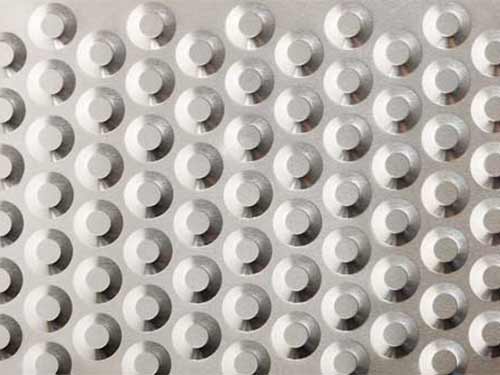

Plaque d'aluminium gaufrée 3003 : un guide pratique du côté de l'utilisateur
Lorsque les ingénieurs, les acheteurs et les entrepreneurs parlent d’aluminium gaufré, la conversation porte souvent directement sur les modèles de surface et les prix. Mais si vous regardez de plus près la plaque d’aluminium gaufrée 3003, vous remarquerez quelque chose d’important : il ne s’agit pas simplement d’une « tôle texturée ». Il s'agit d'un matériau soigneusement équilibré, conçu pour des performances à long terme dans des environnements réels où l'humidité, le mouvement et l'usure font partie de la vie quotidienne.
Qu'est-ce que l'alliage 3003 – Au-delà du nom
Le « 3003 » sur la plaque d'aluminium gaufré 3003 fait référence à la désignation de l'alliage de la série 3xxx, à base d'aluminium-manganèse. Cet ajout de manganèse est le héros discret ici. Il augmente la résistance par rapport à l'aluminium pur (tel que 1050 ou 1100) sans endommager la formabilité ni la résistance à la corrosion.
Essentiellement, 3003 propose :
- Résistance modérée par rapport à l'aluminium pur
- Excellente résistance à la corrosion dans les atmosphères normales et dans de nombreux environnements industriels doux
- Très bonne ouvrabilité et performances d’emboutissage profond
- Bonne finition de surface, idéale pour le gaufrage
Cette combinaison est exactement la raison pour laquelle le 3003 est si souvent choisi pour les plaques gaufrées utilisées dans les domaines du CVC, des revêtements isolants, des entrepôts frigorifiques, des équipements alimentaires, des intérieurs de véhicules, des panneaux décoratifs et des revêtements de protection.
Le gaufrage : bien plus qu'un simple motif
Le gaufrage transforme l'aluminium plat 3003 en une surface fonctionnelle. Le processus de laminage presse un motif en relief ou en retrait dans le matériau. Cela fait trois tâches :
- Améliore la résistance au glissement – utile pour les passerelles, les planchers de véhicules, les rampes ou toute zone où l'humidité peut créer un danger
- Améliore la rigidité – même les feuilles minces semblent plus rigides une fois gaufrées, contribuant ainsi à réduire l'épaisseur et le poids du matériau.
- Ajoute une texture visuelle – utile pour les panneaux architecturaux, les finitions intérieures et les revêtements de protection qui doivent néanmoins paraître raffinés.
Les modèles courants pour l’aluminium gaufré 3003 comprennent :
- Stuc gaufré : surface irrégulière et légèrement texturée qui diffuse la lumière et cache les empreintes digitales, les rayures mineures ou les petites bosses
- Bande de roulement en diamant ou à cinq barres : motif en relief plus agressif conçu principalement pour l'adhérence sur les sols, les escaliers et les zones de chargement
- Peau d'orange ou galet : surfaces décoratives utilisées dans la réfrigération, les boîtiers d'appareils électroménagers et les éléments décoratifs intérieurs
Lorsque vous choisissez le 3003 comme alliage de base, vous associez efficacement une texture fonctionnelle à un substrat stable, résistant à la corrosion et facilement formable.
Paramètres typiques : épaisseur, largeur et tolérances
Du point de vue de l’acheteur, la plaque d’aluminium gaufré 3003 doit s’intégrer dans un système existant : tuyaux, conduits, espacement des murs, structures de châssis ou carters de machines. Cela rend les paramètres dimensionnels de base cruciaux.
Plage d'épaisseur commune :
- Environ 0,20 mm à 6,0 mm pour les feuilles et plaques gaufrées
- Des épaisseurs fines (0,2 à 1,0 mm) sont souvent utilisées pour le revêtement, l'enveloppement des conduits, les gaines isolantes et les panneaux de réfrigération.
- Jauges moyennes (1,0 à 3,0 mm) pour les panneaux intérieurs, les revêtements de porte, les capots d'équipement et les cloisons non structurelles
- Plaques plus épaisses (3,0 à 6,0 mm et plus) pour revêtements de sol légers, protections et boîtiers mécaniques
Largeurs et longueurs typiques :
- Des largeurs allant jusqu'à environ 1 600 mm sont courantes, parfois plus larges en fonction des capacités de l'usine.
- Les longueurs sont disponibles en feuilles standard (souvent 2 000, 2 440, 2 500 ou 3 000 mm) ou en bobines pour un traitement continu
Les tolérances suivent généralement des normes telles que EN, ASTM ou GB pour l'épaisseur, la planéité et la largeur. Le gaufrage modifiera légèrement l'épaisseur apparente en raison du motif en relief, mais l'épaisseur du métal de base est contrôlée avant le gaufrage.
Trempe de l'alliage : pourquoi H14 et H24 continuent d'apparaître
La plaque d'aluminium gaufré 3003 n'est pas disponible dans une seule « dureté ». La désignation de trempe vous indique comment le matériau a été traité et comment il se comportera pendant le formage ou en service.
Pour 3003, les états courants utilisés dans les feuilles gaufrées comprennent :
- O (recuit) : Très doux, excellent pour l'emboutissage profond et le formage sévère, mais faible résistance. Utilisé lorsqu'une formabilité extrême est nécessaire avant le gaufrage ou pour des formes complexes.
- H12 / H14 : écroui à un niveau de résistance moyen. H14 est l'un des états les plus largement utilisés pour le 3003 gaufré. Il équilibre suffisamment de résistance pour le revêtement et les panneaux avec une bonne formabilité pour le pliage, le laminage et le bridage.
- H16 / H18 : Résistance supérieure grâce à un travail à froid plus important, ductilité réduite. Utilisé lorsque la rigidité et la robustesse de la surface dépassent la nécessité d'un formage lourd.
- H22 / H24 : écroui puis partiellement recuit. H24 est un autre choix très populaire pour les tôles et les plaques qui doivent être formées tout en restant dimensionnellement stables.
Dans la pratique, de nombreux clients choisissent les plaques gaufrées 3003 H14 ou H24 pour les gaines isolantes, la décoration des bâtiments et les panneaux de réfrigération, car ces trempes peuvent être facilement coupées, pliées et laminées sur site sans se fissurer.
Composition chimique : ce qu'il y a à l'intérieur du 3003
Une gamme simplifiée et typique de composition chimique pour l’alliage 3003 est :
| Élément | Plage typique (%) |
|---|---|
| Aluminium (Al) | Équilibre |
| Manganèse (Mn) | 1,0 – 1,5 |
| Cuivre | 0,05 – 0,20 |
| Fer (Fe) | ≤ 0,70 |
| Silicium (Si) | ≤ 0,60 |
| Zinc (Zn) | ≤ 0,10 |
| Autre (chacun) | ≤ 0,05 |
| Autre (total) | ≤ 0,15 |
D'un point de vue pratique :
- Le manganèse est le principal élément d’alliage offrant une solidité et une résistance améliorée à certaines formes de corrosion.
- Le cuivre est présent en petites quantités, ce qui confère une légère augmentation de la résistance tout en maintenant une résistance élevée à la corrosion.
- Le fer et le silicium sont des impuretés contrôlées qui peuvent influencer la maniabilité et la finition de surface.
Cette composition aide à expliquer pourquoi le 3003 est privilégié pour les environnements tels que les cuisines, les boîtiers d'équipement alimentaire, les revêtements isolants et les enveloppes de bâtiments, où la condensation, l'humidité et les changements de température sont courants, mais pas les acides ou alcalis forts.
Propriétés mécaniques : ce que signifient les chiffres lors de l'utilisation
Les propriétés mécaniques typiques de la plaque d'aluminium gaufrée 3003 (feuille de base, avant gaufrage) dans les états courants sont d'environ :
| Caractère | Résistance à la traction (MPa) | Limite d'élasticité (MPa) | Allongement (%) |
|---|---|---|---|
| Ô | 95 – 130 | ≥ 35 | ≥ 20 |
| H14 | 145 – 185 | ≥115 | ≥ 5 à 8 |
| H24 | 130 – 180 | ≥115 | ≥ 5 à 10 |
Les valeurs réelles varient en fonction de l'épaisseur et du mode de production, mais ces plages facilitent les décisions de conception.
Pour un utilisateur, cela signifie :
- En H14 ou H24, la plaque gaufrée 3003 est suffisamment résistante pour les bardages, les panneaux et les surfaces de protection non structurelles qui subissent occasionnellement des chocs ou des manipulations.
- Il peut être cisaillé, poinçonné, plié et laminé sans outillage spécial ni préchauffage, à condition que les rayons de formage et les conditions de traitement soient raisonnables.
- Le motif en relief ajoute un effet de « pseudo-rigidité », réduisant ainsi les traces d'huile visibles et donnant aux panneaux une sensation plus rigide.
Normes de mise en œuvre et références de qualité
Les fournisseurs de tôles d'aluminium gaufrées 3003 s'alignent généralement sur les normes internationales ou régionales pour les produits plats en aluminium laminés. Selon le marché, vous pourrez référencer :
- ASTM B209 pour les tôles et plaques d'aluminium et d'alliage d'aluminium
- Série EN 485 / EN 573 pour les produits en aluminium corroyé et leur composition chimique
- Normes GB/T pour le marché chinois
La conformité à ces normes garantit que la composition, les propriétés mécaniques, les tolérances et les méthodes de test du matériau sont contrôlées. Pour les propriétaires de projets et les entrepreneurs, demander une feuille gaufrée 3003 conforme à la norme réduit les risques et permet de maintenir des performances constantes entre différents lots ou fournisseurs.
Là où la plaque gaufrée 3003 excelle dans le monde réel
Du point de vue de l’utilisateur, la valeur de la plaque d’aluminium gaufrée 3003 est plus visible dans quelques domaines d’application :
- Revêtement d'isolation thermique et acoustique : autour des tuyaux, des réservoirs, des conduits et des équipements, le stuc gaufré 3003 constitue un bouclier solide et résistant à la corrosion qui résiste aux intempéries et aux dommages mécaniques tout en masquant les imperfections mineures.
- Réfrigération et entreposage frigorifique : les panneaux et les revêtements bénéficient d'une résistance à la corrosion, d'un aspect propre et d'une surface texturée qui réduit l'éblouissement et masque les bosses.
- Intérieurs de transport et de véhicules : les surfaces légères à motifs pour les murs, les plafonds et les revêtements de sol légers contribuent à réduire le poids tout en conservant une finition durable et facile à nettoyer.
- Décoration de bâtiment : les façades, les plafonds et les panneaux intérieurs utilisent le 3003 en relief lorsqu'ils nécessitent une combinaison d'aspect métallique moderne, de texture et de résistance à l'humidité et aux taches.
Dans tous ces cas, le matériau n’est pas seulement choisi pour son aspect ; il a été choisi car il fonctionne de manière fiable dans les cycles thermiques, le nettoyage, les vibrations et la manipulation quotidiens.
Choisir la bonne plaque d'aluminium gaufré 3003 pour votre projet
Lors de la sélection d’une plaque d’aluminium gaufrée 3003, il est utile de penser dans trois directions à la fois :
- Fonction : La résistance au glissement, la rigidité ou l’effet purement décoratif sont-ils les plus importants ? Cela vous oriente vers des motifs de gaufrage spécifiques.
- Formage : le matériau sera-t-il profondément embouti, fortement plié ou légèrement courbé ? Cela influence le choix de la trempe, généralement O, H14 ou H24.
- Environnement : S'agit-il d'un environnement marin, industriel, agroalimentaire ou d'un bâtiment en général ? Le 3003 est idéal pour les environnements légèrement à modérément corrosifs, mais doit être évalué par rapport à des produits chimiques plus puissants, le cas échéant.
En alignant le motif, l'épaisseur, la trempe et la norme sur vos conditions de fonctionnement réelles, la plaque d'aluminium gaufrée 3003 devient non seulement une feuille de métal, mais une solution de surface sur mesure qui équilibre l'esthétique, la durabilité et le coût.
