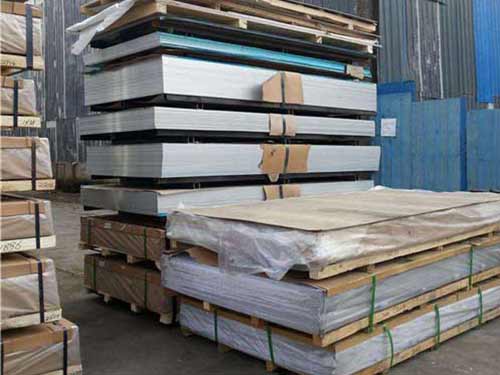

ورقة الألمنيوم للملاحة البحرية
نطاق التطبيق
سبائك الألومنيوم بسمك 3 مم ~ 50 مم لبناء هياكل بدن ، الهياكل الفوقية وغيرها من المرافق البحرية.
الأوراق والملفات الشخصية. ومع ذلك ، فإن سبائك الألومنيوم المحددة في هذا القسم لا تنطبق عمومًا على الهياكل التي تكون درجة حرارة عملها أقل من -100 درجة مئوية.
المتطلبات العامة
يتم تصنيع الألواح والألواح المصنوعة من سبائك الألومنيوم ومنتجاتها شبه المصنعة من قبل جهة تصنيع معتمدة من قبل CCS.
يجب أن تتمتع سبائك الألومنيوم بمقاومة جيدة للتآكل في مياه البحر وقابلية اللحام.
تخضع سبائك AlSiMg (سلسلة 6000) لتدابير حماية فعالة (مثل الحماية الكاثودية و / أو الحماية الكاملة للطلاء)
بشكل عام ، لا يُسمح باستخدامه للمكونات التي تلامس مياه البحر بشكل مباشر.
التركيب الكيميائي لسبائك الألومنيوم (٪)
| سبيكة | و | Fe | النحاس | مينيسوتا | ملغ | سجل تجاري | Zn | ل | آخر |
| 5A01 | Si + Fe 0.40 | ≤ 0.10 | 0.30-0.70 | 6.0-7.0 | 0.1-0.2 | ≤ 0.20 | ≤ 0.15 | ≤ 0.15 | |
| 5454 | ≤ 0.25 | 0.40 ين ياباني | ≤ 0.10 | 1.50-1.0 | 2.4-3.0 | 0.05-0.20 | ≤ 0.25 | ≤ 0.20 | ≤ 0.15 |
| 5083 | 0.40 ين ياباني | 0.40 ين ياباني | ≤ 0.10 | 0.40-1.0 | 4.0-4.9 | 0.05-0.25 | ≤ 0.25 | ≤ 0.15 | ≤ 0.15 |
| 5383 | ≤ 0.25 | ≤ 0.25 | ≤ 0.20 | 0.7-1.0 | 4.0-5.2 | ≤ 0.25 | 0.40 ين ياباني | ≤ 0.15 | ≤ 0.15 |
| 5059 | ≤ 0.45 | 0.50 | ≤ 0.25 | 0.6-1.2 | 5.0-6.0 | ≤ 0.25 | 0.40-0.90 | ≤ 0.20 | ≤ 0.15 |
| 5086 | 0.40 ين ياباني | 0.50 | ≤ 0.10 | 0.2-0.70 | 3.5-4.5 | 0.05-0.25 | ≤ 0.25 | ≤ 0.15 | ≤ 0.15 |
| 5456 | ≤ 0.25 | 0.40 ين ياباني | ≤ 0.10 | 0.50-1.0 | 4.7-5.5 | 0.05-0.2 | ≤ 0.25 | ≤ 0.20 | ≤ 0.15 |
| 5754 | 0.40 ين ياباني | 0.40 ين ياباني | ≤ 0.10 | 0.50 | 2.6-3.6 | ≤ 0.30 | ≤ 0.20 | ≤ 0.15 | ≤ 0.15 |
| 6005 أ | 0.5-0.90 | ≤ 0.35 | ≤ 0.30 | 0.50 | 0.4-0.7 | ≤ 0.30 | ≤ 0.20 | ≤ 0.10 | ≤ 0.15 |
| 6061 | 0.4-0.80 | ≤ 0.7 | 0.15-0.40 | ≤ 0.15 | 0.8-1.2 | 0.04-0.35 | ≤ 0.25 | ≤ 0.15 | ≤ 0.15 |
| 6082 | 0.7-1.3 | 0.50 | ≤ 0.10 | 0.40-1.0 | 0.6-1.2 | ≤ 0.25 | ≤ 0.20 | ≤ 0.10 | ≤ 0.15 |
يتم تسليم سبائك الألومنيوم بشكل عام في الحالات التالية:
يا - الحالة الملدنة
H111 - تصلب العمل الطفيف بعد التلدين (مثل الاستقامة ، إلخ)
H112 حالة التشكيل على الساخن
H116 - سبيكة ألمنيوم مع محتوى مغنيسيوم لا يقل عن 3.0٪ ، في الحالة بعد المعالجة المضادة للتآكل
H32 - حالة الاستقرار بعد تصلب العمل
H321 - سبائك الألمنيوم التي تحتوي على مغنيسيوم لا تقل عن 3.0٪ يتم تقويتها بالشغل ثم تثبيتها
T5 - معالجة الشيخوخة الاصطناعية بعد التشكيل والتبريد بدرجة حرارة عالية
T6 - علاج الشيخوخة الاصطناعية بعد المعالجة الحرارية للمحلول
يتم تسليم سبائك الألومنيوم والمغنيسيوم المدرفلة بشكل عام في حالة H111 أو H112 أو H116 أو H32 أو H321 أو O.
يتم تسليم سبائك الألمنيوم والمغنيسيوم المبثوقة بشكل عام في حالة H111 أو H112 أو O.
يتم تسليم سبائك Al-Si-Mg المبثوقة بشكل عام في حالة T5 أو T6.
بالنسبة إلى 5083 ، يتم تسليمها في حالتي H116 و H321 ، لهيكل أو مكونات بدن السفن البحرية التي غالبًا ما تكون على اتصال مباشر بمياه البحر.
الخواص الميكانيكية لسبائك الألومنيوم المدرفلة
| سبيكة | حِدّة | سماكة (مم) | تمديد Rp0.2 (نيوتن / مم 2) | الشد Rm (N / مم 2) | الحد الأدنى من الاستطالة عند الكسر | |
| 50 ملم | خد | |||||
| 5A01 | ا | 3 ≤ ر ≤ 50 | 165 | 325 ينًا | 10 | |
| H112 | 3 ≤ ر ≤ 50 | 165 | 325 ينًا | 10 | ||
| هعئ | 3 ≤ ر ≤ 50 | 245 ينًا | 365 | 8 | ||
| 5454 | ا | 3 ≤ ر ≤ 50 | 85 | 215 ~ 285 | 17 | 16 |
| H112 | 6≤ طن ≤ 12.5 | 125 ينًا | 220 ين | 8 | - | |
| هعئ | 3 ≤ ر ≤ 6.3 | 180 ينًا | 250 ~ 305 | 8 | - | |
| 5083 | ا | 3 ≤ ر ≤ 50 | 125 ينًا | 275 ~ 350 | 16 | 14 |
| H111 | 3 ≤ ر ≤ 50 | 125 ينًا | 275 ~ 350 | 16 | 14 | |
| H112 | 3 ≤ ر ≤ 50 | 125 ينًا | 275 ينًا | 12 | 10 | |
| H116 | 3 ≤ ر ≤ 50 | 215 ينًا | 305 ين | 10 | 10 | |
| H321 | 3 ≤ ر ≤ 50 | 215 ~ 295 | 305 ~ 385 | 12 | 10 | |
